1-Strang EXOSET® Drahtseilgehänge mit Ovalring

von CHF 39.20

exkl. MWST

1-Strang EXOSET® Drahtseilgehänge mit Ovalring

Verzinktes Stahlseil mit einem Seildurchmesser von 6 mm bis 28 mm

von CHF 39.20

exkl. MWST


Verfügbar innerhalb von 3 Tage
Artikelnummer: 1-DSG-K-6
GIN: 2009743
1 leg Wire Rope Assembly DSG K 6mm 400
  • Stahlkonstruktion ist widerstandsfähig gegen Abrieb und Schnitt
  • Eine große Vielfalt an Ausführungen und Komponenten
  • Ausschliesslich geprüfte Presshülsen
  • Verzinkte Qualitätsdrahtseile
  • In der Schweiz produziert

Modell auswählen

m
minimal: 0.40 m, maximal: 100.00 m, Schritt: 0.10 m

von CHF 39.20

exkl. MWST


Verfügbar innerhalb von 3 Tage

In our wire rope production facility, we manufacture customised wire rope assemblies and wire rope slings for you in accordance with the applicable EN regulations. We only use tested crimp sleeves and galvanised quality wire ropes so that you can rely on every single Spanset® wire rope. The designs and load capacities comply with EN 13414-1 and the CE Machinery Directive.

Verwendungsempfehlungen

Keine beschädigten Drahtseile und Anschlagteile mit Mängeln einsetzen, wie Drahtbrüche, Aufdoldungen, Quetschungen, Knicken, herausgetrennter Seele, starkem Verschleiss, Rostschäden oder andere. Die angegebene Tragfähigkeit (WLL) nicht überschreiten. Nicht über 60° Neigungswinkel anschlagen. Keine Drahtseile mit Bruch einer Litze einsetzen. Nicht in Kontakt mit Chemikalien einsetzen. Anschlagseile dürfen nur zum Heben und Transportieren von Lasten und nur von unterwiesenen Personen verwendet werden. Die Verordnung über die sichere Verwendung von Kränen (Kranverordnung) ist unbedingt einzuhalten (Suva-Form.1420. d).

Technische Produktinformationen

  • Normen
    EN 13414-1
  • Temperaturbereich
    -40° C to + 100° C
  • Hauptmaterial
    Stahl
  • Öse
    27663
  • Verkaufseinheit (VE)
    Stk
  • Verpackungseinheit (VPE) Inhalt
    1

Produktdownloads

...
Drahtseile Bedienungsanleitung
(de_CH fr_CH it)
Download

Technische Zeichnung

GIN Artikelbezeichnung WLL Abmessung L1 min Seildurchmesser Haken-Komponente WLL Nettogewicht kg
2009743 1 leg Wire Rope Assembly DSG K 6mm 400 0.4 t 0.38 m 6 mm Drahtseilkausche
 400 kg 0.64 kg
2009744 1 leg Wire Rope Assembly DSG K 8mm 700 0.7 t 0.43 m 8 mm Drahtseilkausche
 700 kg 0.78 kg
2009745 1 leg Wire Rope Assembly DSG K 10mm 1000 1 t 0.5 m 10 mm Drahtseilkausche
 1000 kg 0.98 kg
2009746 1 leg Wire Rope Assembly DSG K 12mm 1500 1.5 t 0.57 m 12 mm Drahtseilkausche
 1500 kg 1.27 kg
2009747 1 leg Wire Rope Assembly DSG K 14mm 2000 2 t 0.66 m 14 mm Drahtseilkausche
 2000 kg 1.89 kg
2009748 1 leg Wire Rope Assembly DSG K 16mm 2700 2.7 t 0.75 m 16 mm Drahtseilkausche
 2700 kg 2.76 kg
2009749 1 leg Wire Rope Assembly DSG K 18mm 3200 3.2 t 0.83 m 18 mm Drahtseilkausche
 3200 kg 3.3 kg
2009750 1 leg Wire Rope Assembly DSG K 20mm 4300 4.3 t 0.92 m 20 mm Drahtseilkausche
 4300 kg 4.75 kg
2009751 1 leg Wire Rope Assembly DSG K 22mm 5000 5 t 1 m 22 mm Drahtseilkausche
 5000 kg 5.51 kg
2009752 1 leg Wire Rope Assembly DSG K 24mm 6300 6.3 t 1.12 m 24 mm Drahtseilkausche
 6300 kg 7.6 kg
2009753 1 leg Wire Rope Assembly DSG K 26mm 7200 7.2 t 1.2 m 26 mm Drahtseilkausche
 7200 kg 8.65 kg
2009754 1 leg Wire Rope Assembly DSG K 28mm 8400 8.4 t 1.27 m 28 mm Drahtseilkausche
 8400 kg 9.7 kg

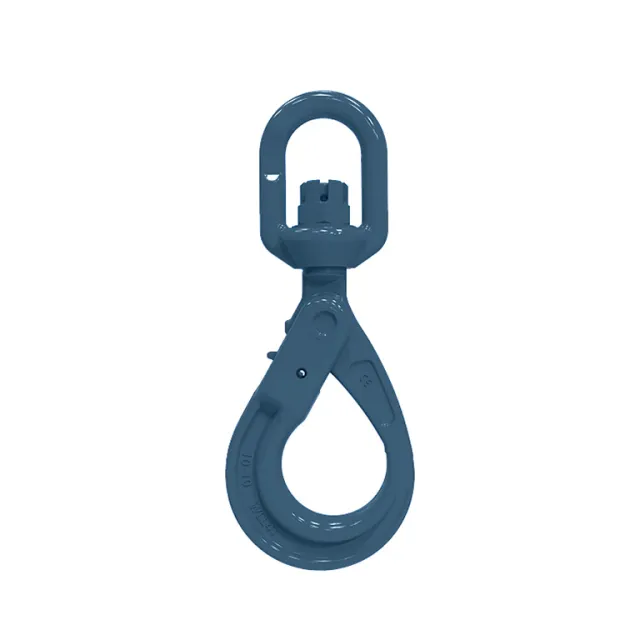

2021157 1 leg Wire Rope Assembly DSG LKN 6mm 400 0.4 t 0.53 m 6 mm Wirbelhaken EXOSET® mit Öse
 400 kg 1.8 kg
2021158 1 leg Wire Rope Assembly DSG LKN 8mm 700 0.7 t 0.58 m 8 mm Wirbelhaken EXOSET® mit Öse
 700 kg 1.94 kg
2021159 1 leg Wire Rope Assembly DSG LKN 10mm 1000 1 t 0.66 m 10 mm Wirbelhaken EXOSET® mit Öse
 1000 kg 2.14 kg
2021160 1 leg Wire Rope Assembly DSG LKN 12mm 1500 1.5 t 0.73 m 12 mm Wirbelhaken EXOSET® mit Öse
 1500 kg 2.43 kg
2021161 1 leg Wire Rope Assembly DSG LKN 14mm 2000 2 t 0.82 m 14 mm Wirbelhaken EXOSET® mit Öse
 2000 kg 2.75 kg
2021162 1 leg Wire Rope Assembly DSG LKN 16mm 2700 2.7 t 0.94 m 16 mm Wirbelhaken EXOSET® mit Öse
 2700 kg 3.85 kg
2021163 1 leg Wire Rope Assembly DSG LKN 18mm 3200 3.2 t 1.02 m 18 mm Wirbelhaken EXOSET® mit Öse
 3200 kg 4.39 kg
2021164 1 leg Wire Rope Assembly DSG LKN 20mm 4300 4.3 t 1.16 m 20 mm Wirbelhaken EXOSET® mit Öse
 4300 kg 6.65 kg
2021165 1 leg Wire Rope Assembly DSG LKN 22mm 5000 5 t 1.24 m 22 mm Wirbelhaken EXOSET® mit Öse
 5000 kg 7.41 kg
2021166 1 leg Wire Rope Assembly DSG LKN 24mm 6300 6.3 t 1.35 m 24 mm Wirbelhaken EXOSET® mit Öse
 6300 kg 10.17 kg
2021167 1 leg Wire Rope Assembly DSG LKN 26mm 7200 7.2 t 1.5 m 26 mm Wirbelhaken EXOSET® mit Öse
 7200 kg 11.82 kg
2021168 1 leg Wire Rope Assembly DSG LKN 28mm 8400 8.4 t 1.57 m 28 mm Wirbelhaken EXOSET® mit Öse
 8400 kg 13.57 kg
2021169 1 leg Wire Rope Assembly DSG CROX 6mm 400 0.4 t 0.49 m 6 mm Sicherheitshaken EXOSET® mit Öse
 400 kg 1.14 kg
2021170 1 leg Wire Rope Assembly DSG CROX 8mm 700 0.7 t 0.54 m 8 mm Sicherheitshaken EXOSET® mit Öse
 700 kg 1.28 kg
2021171 1 leg Wire Rope Assembly DSG CROX 10mm 1000 1 t 0.61 m 10 mm Sicherheitshaken EXOSET® mit Öse
 1000 kg 1.48 kg
2021172 1 leg Wire Rope Assembly DSG CROX 12mm 1500 1.5 t 0.71 m 12 mm Sicherheitshaken EXOSET® mit Öse
 1500 kg 2.53 kg
2021173 1 leg Wire Rope Assembly DSG CROX 14mm 2000 2 t 0.8 m 14 mm Sicherheitshaken EXOSET® mit Öse
 2000 kg 2.91 kg
2021174 1 leg Wire Rope Assembly DSG CROX 16mm 2700 2.7 t 0.89 m 16 mm Sicherheitshaken EXOSET® mit Öse
 2700 kg 3.6 kg
2021175 1 leg Wire Rope Assembly DSG CROX 18mm 3200 3.2 t 0.97 m 18 mm Sicherheitshaken EXOSET® mit Öse
 3200 kg 4.54 kg
2021176 1 leg Wire Rope Assembly DSG CROX 20mm 4300 4.3 t 1.12 m 20 mm Sicherheitshaken EXOSET® mit Öse
 4300 kg 6.9 kg
2021177 1 leg Wire Rope Assembly DSG CROX 22mm 5000 5 t 1.21 m 22 mm Sicherheitshaken EXOSET® mit Öse
 5000 kg 7.66 kg
2021178 1 leg Wire Rope Assembly DSG CROX 24mm 6300 6.3 t 1.32 m 24 mm Sicherheitshaken EXOSET® mit Öse
 6300 kg 10.42 kg
2021179 1 leg Wire Rope Assembly DSG CROX 26mm 7200 7.2 t 1.46 m 26 mm Sicherheitshaken EXOSET® mit Öse
 7200 kg 12.92 kg
2021180 1 leg Wire Rope Assembly DSG CROX 28mm 8400 8.4 t 1.52 m 28 mm Sicherheitshaken EXOSET® mit Öse
 8400 kg 14 kg
2021181 1 leg Wire Rope Assembly DSG CAX 6mm 400 0.4 t 0.46 m 6 mm Lasthaken EXOSET® mit Klinke und Öse
 400 kg 0.89 kg
2021182 1 leg Wire Rope Assembly DSG CAX 8mm 700 0.7 t 0.51 m 8 mm Lasthaken EXOSET® mit Klinke und Öse
 700 kg 1.03 kg
2021183 1 leg Wire Rope Assembly DSG CAX 10mm 1000 1 t 0.59 m 10 mm Lasthaken EXOSET® mit Klinke und Öse
 1000 kg 1.23 kg
2021184 1 leg Wire Rope Assembly DSG CAX 12mm 1500 1.5 t 0.67 m 12 mm Lasthaken EXOSET® mit Klinke und Öse
 1500 kg 1.77 kg
2021185 1 leg Wire Rope Assembly DSG CAX 14mm 2000 2 t 0.76 m 14 mm Lasthaken EXOSET® mit Klinke und Öse
 2000 kg 2.45 kg
2021186 1 leg Wire Rope Assembly DSG CAX 16mm 2700 2.7 t 0.88 m 16 mm Lasthaken EXOSET® mit Klinke und Öse
 2700 kg 3.32 kg
2021187 1 leg Wire Rope Assembly DSG CAX 18mm 3200 3.2 t 0.96 m 18 mm Lasthaken EXOSET® mit Klinke und Öse
 3200 kg 3.86 kg
2021188 1 leg Wire Rope Assembly DSG CAX 20mm 4300 4.3 t 1.08 m 20 mm Lasthaken EXOSET® mit Klinke und Öse
 4300 kg 5.55 kg
2021189 1 leg Wire Rope Assembly DSG CAX 22mm 5000 5 t 1.16 m 22 mm Lasthaken EXOSET® mit Klinke und Öse
 5000 kg 6.31 kg
2021190 1 leg Wire Rope Assembly DSG CAX 24mm 6300 6.3 t 1.28 m 24 mm Lasthaken EXOSET® mit Klinke und Öse
 6300 kg 9.07 kg
2021191 1 leg Wire Rope Assembly DSG CAX 26mm 7200 7.2 t 1.43 m 26 mm Lasthaken EXOSET® mit Klinke und Öse
 7200 kg 10.12 kg
2021192 1 leg Wire Rope Assembly DSG CAX 28mm 8400 8.4 t 1.5 m 28 mm Lasthaken EXOSET® mit Klinke und Öse
 8400 kg 11.2 kg
