PB-Blockgreifer

Name: PB-Blockgreifer
Brand: SpanSet
SKU: 2016656
Price: 1207.4 CHF
Availability: InStock

Zum Heben verschiedener quaderförmiger Produkte

CHF 1'121.10

exkl. MWST

an Lager
Voraussichtliche Lieferzeit ca 3 Tage

Artikelnummer: PB050100

GIN: 2016656

Block clamp 0-100mm 500

Epoxidharz Wärmebeschichtung
Ohne lasttragende Schweissnaht
Klemmbacken beschichtet für beste Haftung
Auf Anfrage erhältlich mit einer Tragkraft bis 3000 kg
Auf Anfrage mit secutex-Beschichtung erhältlich

Modell auswählen

WLL

0.5 t

1 t

Greifbereich in mm (min)

0-100 mm

0-200 mm

100-250 mm

200-500 mm

500-800 mm

700-1000 mm

CHF 1'121.10

exkl. MWST

an Lager
Voraussichtliche Lieferzeit ca 3 Tage

Menge

Zum Heben verschiedener quaderförmiger Produkte. Der Greifer öffnet
automatisch, sobald die Last abgesetzt wird. Mit Handgriffen für eine einfachere Positionierung des Greifers. Klemmbacken beschichtet für beste Haftung. Auf Anfrage erhältlich mit einer Tragkraft bis 3000 kg.

Verwendungsempfehlungen

Heben Sie immer nur ein Gegenstand auf einmal. Nicht geeignet zu permanentem Heben Niemals bei fettigen oder öligen oberflächen verwenden. Das Mindestgewicht der Hublast sollte 5% der WLL der Klemme betragen (z.B. wenn die WLL der Klemme 1000 kg beträgt, dann beträgt das Mindestgewicht 50 kg). Dieser Wert wird für eine Klemme in einwandfreiem Betriebszustand und unter Beachtung der Einsatzbedingungen und Empfehlungen angegeben.

Technische Produktinformationen

Sicherheitsfaktor
3:1
Normen
EN 13155
Temperaturbereich
-20° C to + 90° C
Farbe
Gelb
Hauptmaterial
Stahl
Verkaufseinheit (VE)
Stk
Verpackungseinheit (VPE) Inhalt
1

Produktdownloads

Datasheet
Download

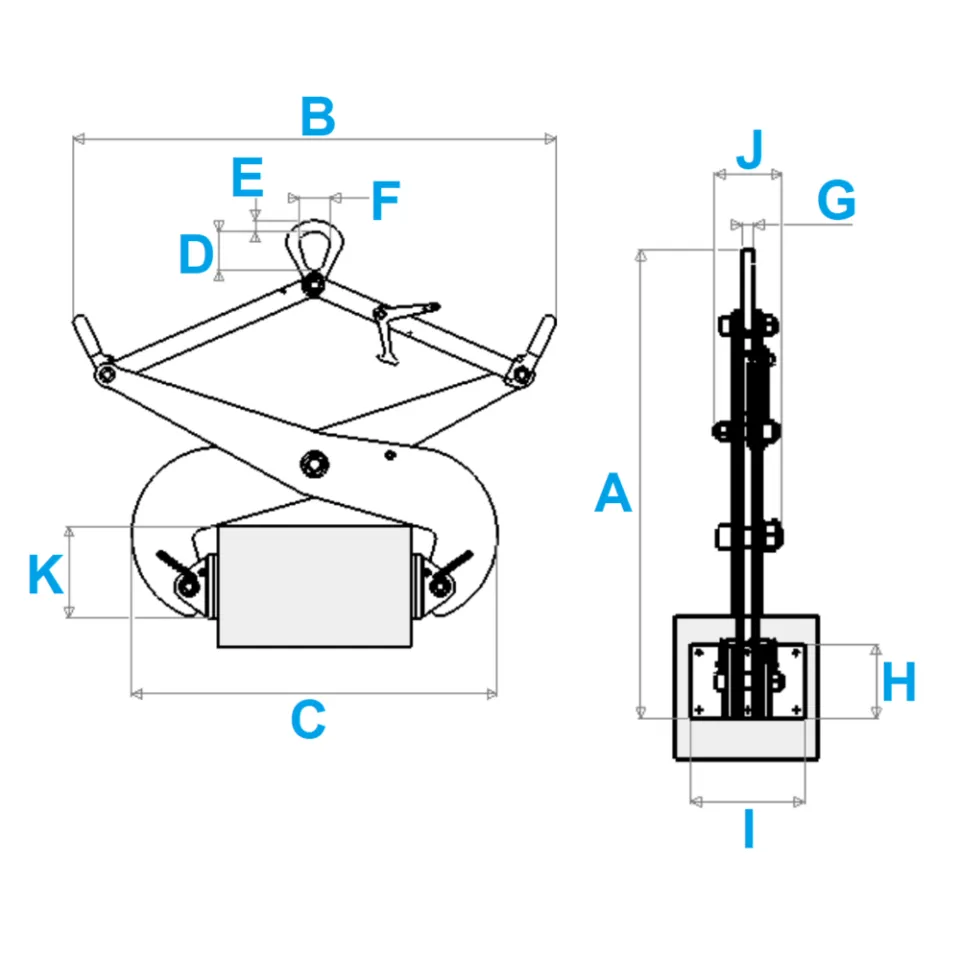

Technische Zeichnung

Modellinformationen

GIN	Artikelbezeichnung	WLL	Greifbereich in mm (min)	WLL	Abmessung A	Abmessung B	Abmessung C	Abmessung D	Abmessung E	Nettogewicht kg	Abmessung F	Abmessung G	Abmessung H	Abmessung I	Abmessung J	Abmessung K
2016656	Block clamp 0-100mm 500	0.5 t	0-100 mm	500 kg	320-551 mm	545-600 mm	236-290 mm	69 mm	18 mm	10 kg	52 mm	16 mm	96 mm	200 mm	95 mm	118-150 mm
2016657	Block clamp 100-250mm 500	0.5 t	100-250 mm	500 kg	340-684 mm	575-680 mm	345-440 mm	69 mm	18 mm	12 kg	52 mm	16 mm	96 mm	200 mm	95 mm	113-127 mm
2016658	Block clamp 200-500mm 500	0.5 t	200-500 mm	500 kg	464-1031 mm	823-975 mm	578-743 mm	80 mm	23 mm	20 kg	64 mm	20 mm	96 mm	200 mm	95 mm	203-261 mm
2016659	Block clamp 0-200mm 1000	1 t	0-200 mm	1000 kg	459-837 mm	750-847 mm	392-484 mm	80 mm	23 mm	25 kg	64 mm	20 mm	130 mm	200 mm	125 mm	190-240 mm
2017098	Block clamp 200-500mm 1000	1 t	200-500 mm	1000 kg	550-1160 mm	870-1085 mm	635-812 mm	80 mm	23 mm	47 kg	64 mm	20 mm	130 mm	200 mm	123 mm	175-240 mm
2017099	Block clamp 500-800mm 1000	1 t	500-800 mm	1000 kg	781-1370 mm	1045-1200 mm	1003-1146 mm	170 mm	38 mm	71 kg	110 mm	10 mm	150 mm	300 mm	289 mm	287-337 mm
2017100	Block clamp 700-1000mm 1000	1 t	700-1000 mm	1000 kg	915-1481 mm	1162-1304 mm	1205-1330 mm	170 mm	38 mm	78 kg	110 mm	10 mm	150 mm	300 mm	289 mm	364-407 mm
