TLH-Blechklemme

Name: TLH-Blechklemme
Brand: SpanSet
SKU: 2016642
Price: 285.6 CHF
Availability: OutOfStock

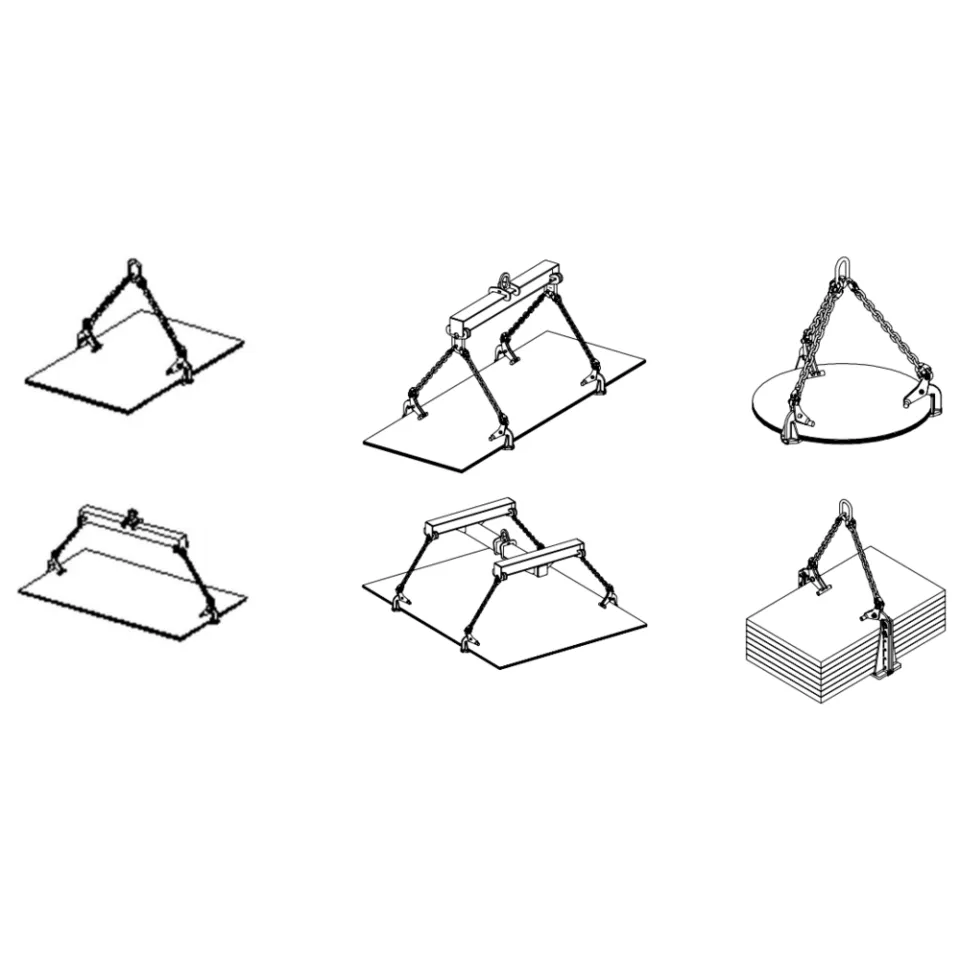

Heben von horizontalen Platten oder Blechen (einzeln oder gebündelt) kreisförmigen Platten oder gefertigten Baugruppen

CHF 264.20

exkl. MWST

Verfügbar innerhalb von 15 Tage

Artikelnummer: TLH1060

GIN: 2016642

TLH sheet metal clamp 500 60mm

Elemente können einzeln oder gebündelt gehoben werden
Auf Anfrage auch mit einem Greifbereich von 0–120 mm und 0–150mm lieferbar
Epoxidharz Wärmebeschichtung

Modell auswählen

WLL

0.5 t

1 t

1.5 t

2 t

5 t

CHF 264.20

exkl. MWST

Verfügbar innerhalb von 15 Tage

Menge

Für horizontales Heben. Nur paarweise einsetzbar. Einsetzbar in einem
Neigungswinkel von minimal 22,5° bis maximal 30°. Auf Anfrage auch mit einem Greifbereich von 0–120 mm und 0–150mm lieferbar.

Verwendungsempfehlungen

Nur paarweise einsetzbar Die Platte oder das Objekt, das angehoben wird, muss immer an den Anschlag der Klemme fixiert werden. Die Last muss ausreichend starr sein, dass sie sich während des Hebevorganges nicht verbiegt Einsetzbar in einem Neigungswinkel von minimal 22,5° bis maximal 30°. Schlingen und Klemmen müssen vertikal gleich ausgerichtet sein.

Technische Produktinformationen

Greifbereich in mm (min)
0-60 mm
Sicherheitsfaktor
3:1
Normen
EN 13155
Verkaufseinheit (VE)
Stk
Temperaturbereich
-20° C to + 80° C
Verpackungseinheit (VPE) Inhalt
1
Farbe
Gelb

Produktdownloads

Merkblatt Instandhaltung D (2020)
(de_CH)
Download

Datasheet
Download

Modellinformationen

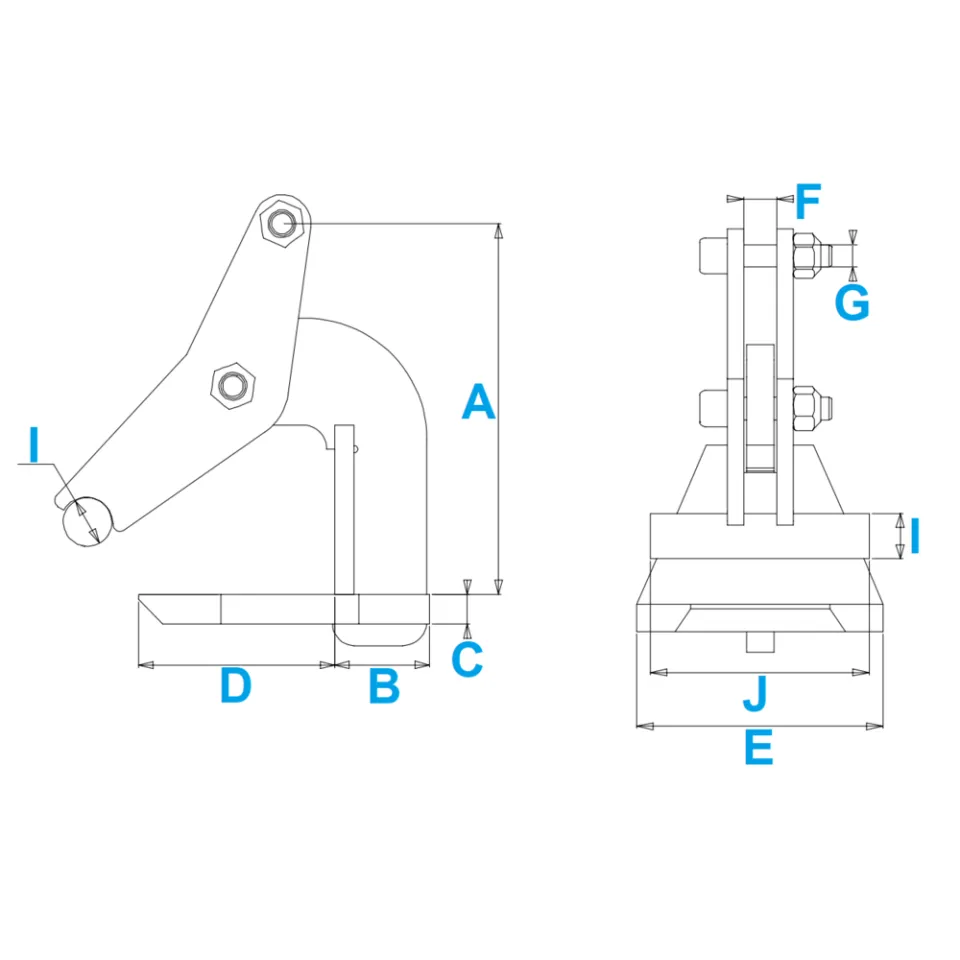

GIN	Artikelbezeichnung	WLL	WLL	Abmessung B	Abmessung A	Abmessung C	Abmessung D	Abmessung E	Abmessung F	Abmessung G	Abmessung I	Abmessung J	Nettogewicht kg
2016642 SSCH ERP Code: TLH1060	TLH sheet metal clamp 500 60mm	0.5 t	500 kg	40 mm	155 mm	12 mm	80 mm	90 mm	12 mm	10 mm	20 mm	80 mm	2.5 kg
2016643 SSCH ERP Code: TLH2060	TLH sheet metal clamp 1000 60mm	1 t	1000 kg	53 mm	165 mm	20 mm	100 mm	119 mm	14 mm	12 mm	20 mm	100 mm	5 kg
2020610 SSCH ERP Code: TLH3060	TLH sheet metal clamp 1500 60mm	1.5 t	1500 kg	60 mm	182 mm	20 mm	100 mm	125 mm	16 mm	12 mm	20 mm	100 mm	6 kg
2020611 SSCH ERP Code: TLH4060	TLH sheet metal clamp 2000 60mm	2 t	2000 kg	69 mm	192 mm	25 mm	110 mm	125 mm	22 mm	16 mm	20 mm	100 mm	8 kg
2020612 SSCH ERP Code: TLH10060	TLH sheet metal clamp 5000 60mm	5 t	5000 kg	80 mm	205 mm	30 mm	119 mm	170 mm	35 mm	24 mm	30 mm	120 mm	15 kg
