KS-Blechklemme

CHF 560.00

exkl. MWST

KS-Blechklemme

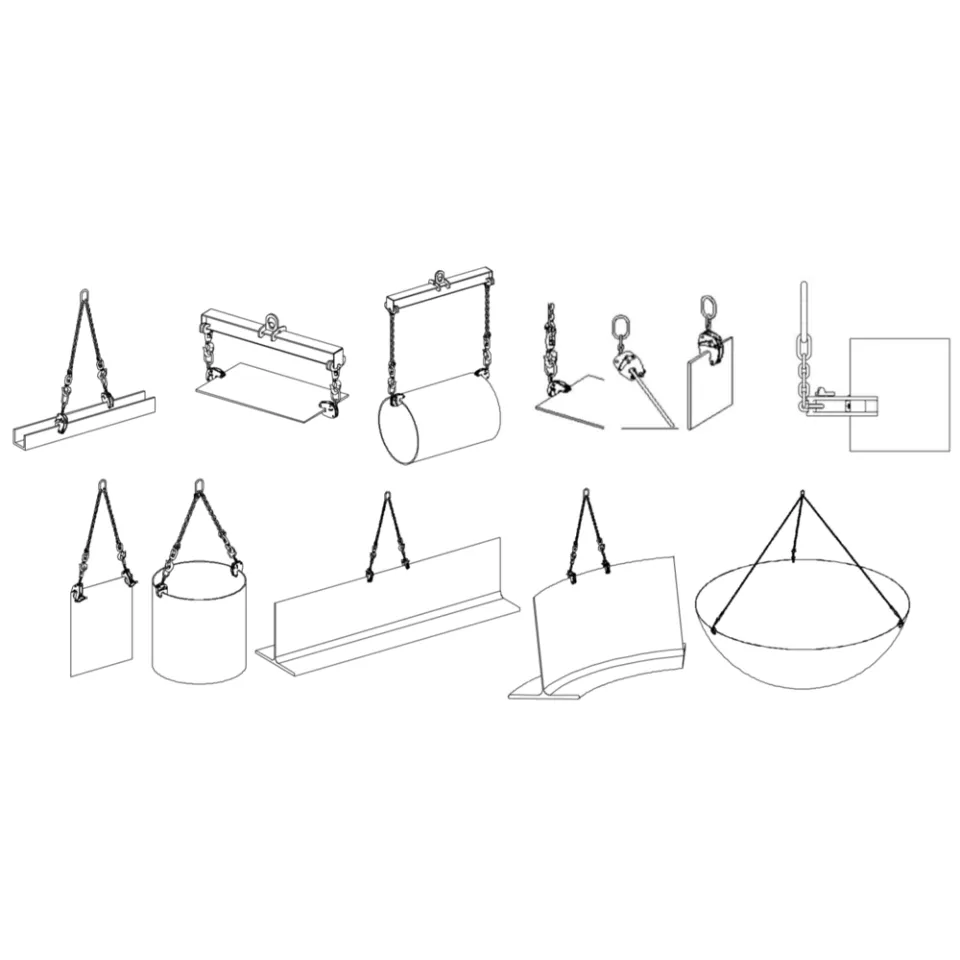

Heben und Drehen von Platten, Teile, fertige Baugruppen, Stahlrahmen und mehr

CHF 560.00

exkl. MWST

an Lager
Voraussichtliche Lieferzeit ca 3 Tage
Artikelnummer: KS075015
GIN: 2009378
KS sheet metal clamps 750
  • Horizontaler und vertikaler Einsatz
  • Manuelle Entriegelung
  • Epoxidharz Wärmebeschichtung
  • Nur einseitige Markierung

Modell auswählen

CHF 560.00

exkl. MWST

an Lager
Voraussichtliche Lieferzeit ca 3 Tage

Die angegebenen Tragfähigkeiten gelten für die Anschlagart  einfach direkt gerader Zug.  Verminderung der Tragfähigkeit  je nach Anschlagwinkel.

Verwendungsempfehlungen

Heben Sie immer nur ein Gegenstand auf einmal. Dieses Produkt hinterlässt Markierungen auf der Ladung Nicht geeignet zu permanentem Heben Nicht für zerbrechliche Lasten verwenden Die Platte oder das Objekt, das angehoben wird, muss immer an den Anschlag der Klemme fixiert werden. Das Mindestgewicht der Hublast sollte 5% der WLL der Klemme betragen (z.B. wenn die WLL der Klemme 1000 kg beträgt, dann beträgt das Mindestgewicht 50 kg). Dieser Wert wird für eine Klemme in einwandfreiem Betriebszustand und unter Beachtung der Einsatzbedingungen und Empfehlungen angegeben. Einige rostfreie Stähle sind besonders scheuernd; prüfen Sie genau den Zustand der Klemmenzähne

Technische Produktinformationen

  • Sicherheitsfaktor
    3:1
  • Normen
    EN 13155
  • Temperaturbereich
    -20° C to + 100° C
  • Farbe
    Gelb
  • Hauptmaterial
    Stahl
  • Verkaufseinheit (VE)
    Stk
  • Verpackungseinheit (VPE) Inhalt
    1

Produktdownloads

Datasheet
Download

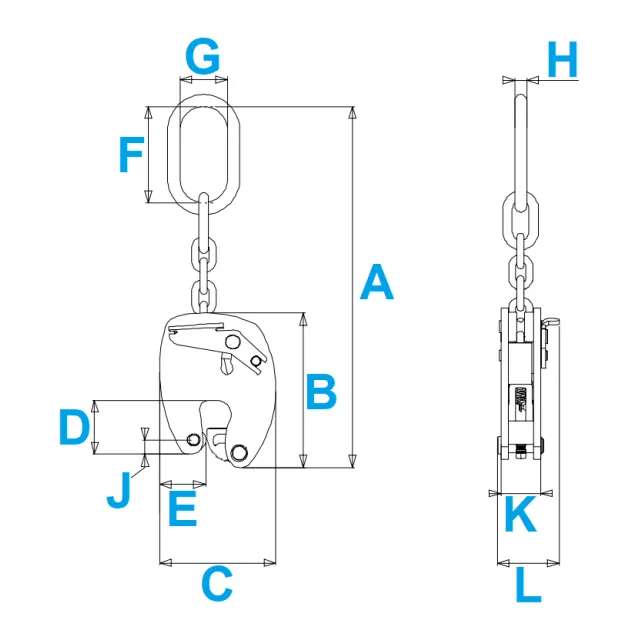

Technische Zeichnung

GIN Artikelbezeichnung WLL WLL Greifbereich in mm (min) Abmessung A Abmessung B Abmessung C Abmessung D Abmessung E Nettogewicht kg Abmessung F Abmessung G Abmessung J Abmessung K Abmessung L
2009378 KS sheet metal clamps 750 0.75 t 750 kg 0-15 mm 300 mm 129 mm 97 mm 45 mm 39 mm 1.7 kg 80 mm 40 mm 12 mm 34 mm 53 mm
2009379 KS sheet metal clamps 1000 1 t 1000 kg 0-20 mm 426 mm 173 mm 128 mm 60 mm 49 mm 3.8 kg 110 mm 60 mm 16 mm 43 mm 67 mm
2009380 KS sheet metal clamps 2000 2 t 2000 kg 0-25 mm 485 mm 218 mm 161 mm 75 mm 62 mm 6.4 kg 110 mm 60 mm 19 mm 47 mm 79 mm
2009381 KS sheet metal clamps 3000 3 t 3000 kg 0-30 mm 595 mm 260 mm 205 mm 94 mm 85 mm 12 kg 135 mm 75 mm 28 mm 58 mm 96 mm
