Anschlagpunkt "ACP-TURNADO"

Name: Anschlagpunkt "ACP-TURNADO"
Brand: SpanSet
SKU: 2025540
Price: 75.7 CHF
Availability: InStock

Der erste intelligente Anschlagpunkt der Welt

CHF 70.30

exkl. MWST

an Lager
Voraussichtliche Lieferzeit ca 3 Tage

Artikelnummer: ACPT-M8

GIN: 2025540

ACPT-M8

Innovative Federmechanik – verhindert senkrechtes Stehenbleiben des Bügels bei Querbelastung
Drehgelenk in Bügelachse
Integrierter RFID-Transponder für vereinfachte Prüfung

Modell auswählen

WLL t Winkel 0°

0.6 t

0.9 t

1.35 t

2.5 t

3.5 t

4.5 t

6.7 t

CHF 70.30

exkl. MWST

an Lager
Voraussichtliche Lieferzeit ca 3 Tage

Menge

Anschlagwirbel mit metrischem Gewinde in der Güteklasse 12. Der erste intelligente Anschlagpunkt mit einzigartiger Federmechanik. Erhöht die Sicherheit dank automatischer Ausrichtung in Kraftrichtung

Technische Produktinformationen

Sicherheitsfaktor
4:1
Normen
ISO 12100 EN 1677-1
Temperaturbereich
-40°C bis +100°C
Farbe
Rosa
Hauptmaterial
Stahl
Verkaufseinheit (VE)
Stk
Verpackungseinheit (VPE) Inhalt
1

Produktdownloads

(de de_CH de_DE)
Download

Datasheet
Download

Technische Zeichnung

Modellinformationen

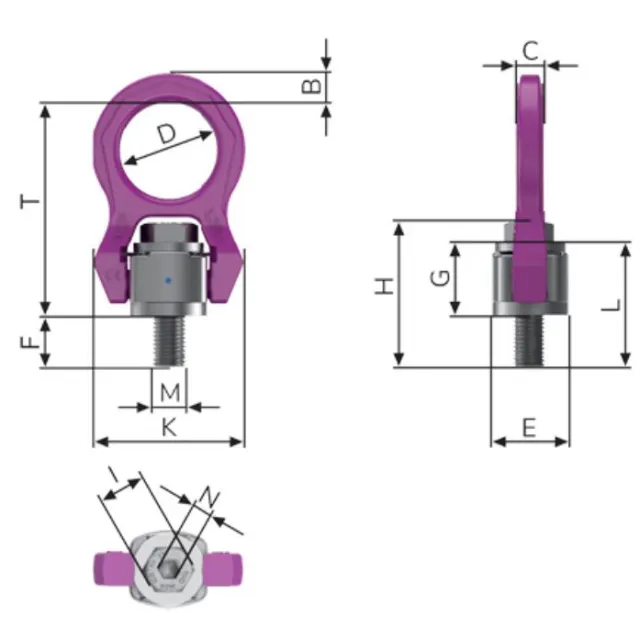

GIN	Artikelbezeichnung	WLL t Winkel 0°	WLL kg Winkel 0°	Abmessung A	WLL kg Winkel 90°	Abmessung B	WLL t Winkel 90°	Abmessung C	Abmessung D	Abmessung E	Nettogewicht kg	Abmessung F	Abmessung G	Abmessung H	Abmessung I	Abmessung K	Abmessung L	Abmessung N	Abmessung T
2025540	ACPT-M8	0.6 t	600 kg	32 mm	600 kg	50 mm	0.6 t	34 mm	24 mm	40 mm	0.3 kg	10 mm	29 mm	12 mm	75 mm	43 mm	41 mm	32 mm	75 mm
2025541	ACPT-M10	0.9 t	900 kg	32 mm	900 kg	50 mm	0.9 t	34 mm	24 mm	40 mm	0.31 kg	10 mm	29 mm	12 mm	75 mm	43 mm	41 mm	32 mm	75 mm
2025542	ACPT-M12	1.35 t	1350 kg	32 mm	1350 kg	50 mm	1.35 t	34 mm	26 mm	38 mm	0.34 kg	10 mm	29 mm	18 mm	75 mm	43 mm	47 mm	32 mm	74 mm
2025543	LBGSR-M16	2.5 t	2500 kg	36 mm	2500 kg	54 mm	2.5 t	40 mm	30 mm	39 mm	0.52 kg	13.5 mm	34 mm	24 mm	86 mm	46 mm	58 mm	38 mm	84 mm
2025544	ACPT-M20	3.5 t	3500 kg	54 mm	3500 kg	82 mm	3.5 t	60 mm	45 mm	53 mm	1.3 kg	17 mm	45 mm	30 mm	113 mm	61 mm	75 mm	48 mm	110 mm
2025545	ACPT-M24	4.5 t	4500 kg	54 mm	4500 kg	82 mm	4.5 t	60 mm	45 mm	66 mm	1.4 kg	18 mm	45 mm	36 mm	130 mm	76 mm	80 mm	48 mm	125 mm
2025546	ACPT-M30	6.7 t	6700 kg	63 mm	6700 kg	102 mm	6.7 t	69 mm	55 mm	66 mm	3.22 kg	22.5 mm	60 mm	50 mm	151 mm	79 mm	110 mm	66 mm	145 mm
