Lastbockgewinde VLBG-PLUS
CHF 82.10
exkl. MWST
Lastbockgewinde VLBG-PLUS
Volle Tragfähigkeit in alle Lastrichtungen
CHF 82.10
exkl. MWST
an Lager
Voraussichtliche Lieferzeit ca 3 Tage
Voraussichtliche Lieferzeit ca 3 Tage
Artikelnummer: VLBG+M8
GIN: 2009220
VLBG+M8
- Auch als Vario mit Gewinde-Sonderlänge verfügbar
- Optimierte Tragfähigkeit durch unverlierbare aber austauschbare ICE-Bolt
- In Kraftrichtung einstellbarer Bügel
Modell auswählen
CHF 82.10
exkl. MWST
an Lager
Voraussichtliche Lieferzeit ca 3 Tage
Voraussichtliche Lieferzeit ca 3 Tage
360° drehbar, in Zugrichtung einstellbar. Mit 4-facher Sicherheit. Lastbügel klappbar, volle Tragfähigkeit in allen Lastrichtungen, Oberfläche pink pulverbeschichtet. Erhältlich auch mit Gewinde-Sonderlänge (Vario).
Technische Produktinformationen
-
Sicherheitsfaktor
4:1 -
Normen
EN 1677-1 ISO 12100 -
Temperaturbereich
-40°C bis +100°C -
Farbe
Rosa -
Hauptmaterial
Stahl -
Verkaufseinheit (VE)
Stk -
Verpackungseinheit (VPE) Inhalt
1
Produktdownloads

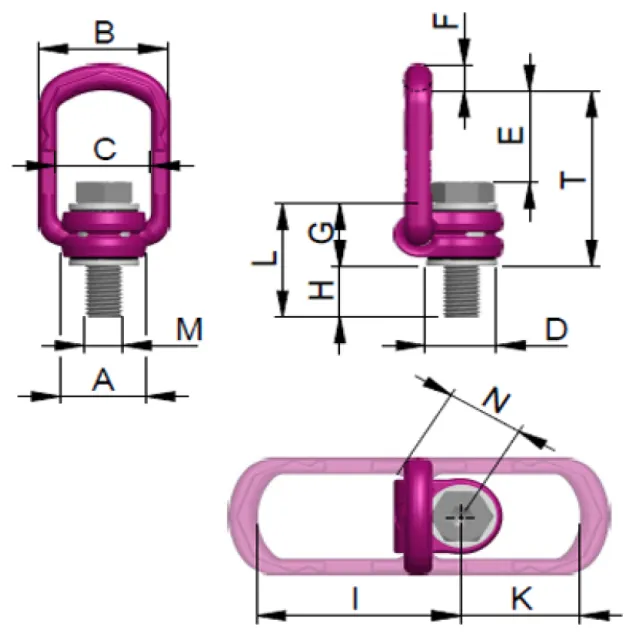

Technische Zeichnung
Modellinformationen
| GIN | Artikelbezeichnung | WLL t Winkel 0° | WLL kg Winkel 0° | Abmessung A | WLL kg Winkel 90° | Abmessung B | WLL t Winkel 90° | Abmessung C | Abmessung D | Abmessung E | Nettogewicht kg | Abmessung F | Abmessung G | Abmessung H | Abmessung I | Abmessung K | Abmessung L | Abmessung N | Abmessung T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2009220 | VLBG+M8 | 0.63 t | 630 kg | 30 mm | 630 kg | 54 mm | 0.63 t | 34 mm | 24 mm | 40 mm | 0.3 kg | 10 mm | 29 mm | 11 mm | 75 mm | 45 mm | 40 mm | 32 mm | 75 mm |
| 2009221 | VLBG+M10 | 0.9 t | 900 kg | 30 mm | 900 kg | 54 mm | 0.9 t | 34 mm | 24 mm | 39 mm | 0.32 kg | 10 mm | 29 mm | 15 mm | 75 mm | 45 mm | 44 mm | 32 mm | 75 mm |
| 2009222 | VLBG+M12 | 1.35 t | 1350 kg | 32 mm | 1350 kg | 54 mm | 1.35 t | 34 mm | 26 mm | 38 mm | 0.33 kg | 10 mm | 29 mm | 18 mm | 75 mm | 45 mm | 47 mm | 32 mm | 75 mm |
| 2009223 | VLBG+M16 | 2 t | 2000 kg | 33 mm | 2000 kg | 56 mm | 2 t | 36 mm | 30 mm | 39 mm | 0.55 kg | 13.5 mm | 36 mm | 22 mm | 86 mm | 47 mm | 58 mm | 38 mm | 85 mm |
| 2009224 | VLBG+M20 | 3.5 t | 3500 kg | 50 mm | 3500 kg | 82 mm | 3.5 t | 54 mm | 45 mm | 55 mm | 1.3 kg | 16.5 mm | 43 mm | 32 mm | 113 mm | 64 mm | 75 mm | 48 mm | 110 mm |
| 2009225 | VLBG+M24 | 4.5 t | 4500 kg | 50 mm | 4500 kg | 82 mm | 4.5 t | 54 mm | 45 mm | 67 mm | 1.5 kg | 18 mm | 43 mm | 37 mm | 130 mm | 78 mm | 80 mm | 48 mm | 125 mm |
| 2009226 | VLBG+M30 | 6.7 t | 6700 kg | 60 mm | 6700 kg | 103 mm | 6.7 t | 65 mm | 60 mm | 67 mm | 3.3 kg | 22.5 mm | 61 mm | 49 mm | 151 mm | 80 mm | 110 mm | 67 mm | 147 mm |
| 2009227 | VLBG+M36 | 8 t | 8000 kg | 77 mm | 8000 kg | 122 mm | 8 t | 85 mm | 70 mm | 97 mm | 6.2 kg | 26.5 mm | 77 mm | 63 mm | 205 mm | 110 mm | 140 mm | 87 mm | 197 mm |
| 2009228 | VLBG+(10)M42 | 10 t | 10000 kg | 77 mm | 10000 kg | 122 mm | 10 t | 82 mm | 70 mm | 94 mm | 6.7 kg | 26.5 mm | 77 mm | 73 mm | 205 mm | 110 mm | 150 mm | 70 mm | 197 mm |
| 2009258 | VLBG+(15)M42 | 15 t | 15000 kg | 95 mm | 15000 kg | 156 mm | 15 t | 100 mm | 85 mm | 109 mm | 11.2 kg | 36 mm | 87 mm | 63 mm | 230 mm | 130 mm | 150 mm | 100 mm | 222 mm |
| 2009259 | VLBG+M48 | 20 t | 20000 kg | 95 mm | 20000 kg | 156 mm | 20 t | 100 mm | 95 mm | 105 mm | 11.6 kg | 36 mm | 84 mm | 73 mm | 230 mm | 130 mm | 160 mm | 100 mm | 222 mm |
