Anschlagpunkt "DSR"

Name: Anschlagpunkt "DSR"
Brand: SpanSet
SKU: 2027664
Price: 142.9 CHF
Availability: InStock

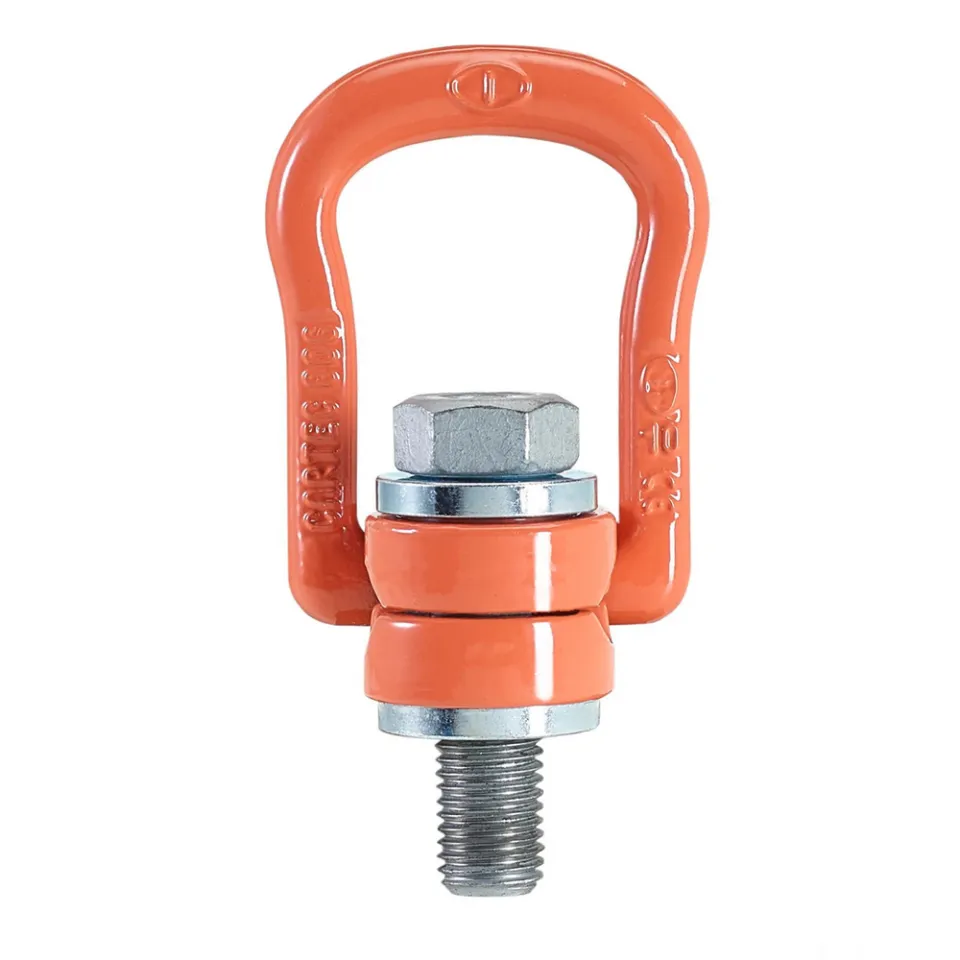

Anschlagwirbel mit Dreh- und Schwenkfunktion DSR

CHF 132.20

exkl. MWST

an Lager
Voraussichtliche Lieferzeit ca 3 Tage

Artikelnummer: DSR-M6(0.4)UP

GIN: 2027664

DSR-M6

Drehbar unter Last
360° drehbar - 180° schwenkbar
Individuell Seriennummeriert

Modell auswählen

WLL t Winkel 0°

0.2 t

0.5 t

0.9 t

1.5 t

2.3 t

2.5 t

5.5 t

6.3 t

CHF 132.20

exkl. MWST

an Lager
Voraussichtliche Lieferzeit ca 3 Tage

Menge

Der DSR ist ein dreh- und schwenkbarer Anschlagwirbel. Er besteht aus GRADUP-Stahl und ist zum Heben und Drehen von Lasten geeignet. Seine Dreh- und Schwenkfunktion ermöglicht eine perfekte Ausrichtung in die Zugrichtung. Der Anschlagwirbel ist um 180° schwenkbar und um 360° drehbar. Er ist für jede Art von Hebevorgang (gerader Zug, mit Hebewinkel, Kippen, Drehen) geeignet.

Der DSR ist mit einem Schraubenkopfschutz versehen und für Hebewinkel von 0° bis 90° zugelassen. Er ist für einen Temperaturbereich zwischen -20°c und +200°c geeignet und mit verschiedenen Kennzeichnungen versehen, darunter die CE-Kennzeichnung, die Tragfähigkeit und das Anzugsdrehmoment. Er wurde unter Einhaltung der REACH-Verordnung hergestellt und ist auch mit Innengewinde, in Edelstahl, als Schnellmontage-Version und als Anschweißpunkt erhältlich.

Technische Produktinformationen

Sicherheitsfaktor
4:1
Hauptmaterial
Stahl
Normen
ISO 12100 EN 1677-1
Verkaufseinheit (VE)
Stk
Temperaturbereich
-40°C bis +100°C
Verpackungseinheit (VPE) Inhalt
1
Farbe
Rot

Produktdownloads

(de de_CH de_DE en en_AU en_UK en_US es fr fr_CH fr_FR it nl no pt ru)
Download

Datasheet
Download

Modellinformationen

GIN	Artikelbezeichnung	WLL t Winkel 0°	WLL kg Winkel 0°	WLL kg Winkel 90°	WLL t Winkel 90°	Abmessung B	Abmessung A	Abmessung C	Abmessung D	Abmessung E	Abmessung F	Abmessung G	Abmessung H	Abmessung M	Nettogewicht kg
2027664 SSCH ERP Code: DSR-M6(0.4)UP	DSR-M6	0.2 t	200 kg	200 kg	0.2 t	30 mm	33 mm	30 mm	38 mm	27 mm	14 mm	53 mm	9.5 mm	6 mm	0.3 kg
2027665 SSCH ERP Code: DSR-M8(1.0)UP	DSR-M8	0.5 t	500 kg	500 kg	0.5 t	30 mm	33 mm	30 mm	38 mm	27 mm	14 mm	53 mm	9.5 mm	8 mm	0.3 kg
2027666 SSCH ERP Code: DSR-M10(1.5)UP	DSR-M10	0.9 t	900 kg	900 kg	0.9 t	30 mm	33 mm	30 mm	38 mm	27 mm	14 mm	53 mm	9.5 mm	10 mm	0.3 kg
2027667 SSCH ERP Code: DSR-M12(1.5)UP	DSR-M12	1.5 t	1500 kg	1500 kg	1.5 t	30 mm	33 mm	30 mm	38 mm	27 mm	14 mm	53 mm	9.5 mm	12 mm	0.3 kg
2027668 SSCH ERP Code: DSR-M16(2.8)UP	DSR-M16	2.3 t	2300 kg	2300 kg	2.3 t	40 mm	45 mm	45 mm	53 mm	38 mm	17 mm	76 mm	13 mm	16 mm	0.9 kg
2027669 SSCH ERP Code: DSR-M20(2.8)UP	DSR-M20	2.5 t	2500 kg	2500 kg	2.5 t	40 mm	45 mm	45 mm	53 mm	38 mm	17 mm	76 mm	13 mm	20 mm	0.9 kg
2027670 SSCH ERP Code: DSR-M24(6.5)UP	DSR-M24	5.5 t	5500 kg	5500 kg	5.5 t	55 mm	62 mm	60 mm	83 mm	55 mm	25 mm	115 mm	19 mm	24 mm	2.6 kg
2028150 SSCH ERP Code: DSR-M30(6.3)UP	DSR-M30	6.3 t	6300 kg	6300 kg	6.3 t	55 mm	62 mm	60 mm	83 mm	55 mm	25 mm	115 mm	19 mm	30 mm	2.7 kg
