Name: Green Pin Schäkel, gerade, mit Mutter und Splint
Brand: SpanSet
SKU: 2009188
Price: 21.95 CHF
Availability: InStock

SpanSet Schweiz GreenPin D SB 2t Main picture small

SpanSet Schweiz GreenPin D SB 2t Small picture 1

SpanSet Schweiz GreenPin D SB 2t Main picture

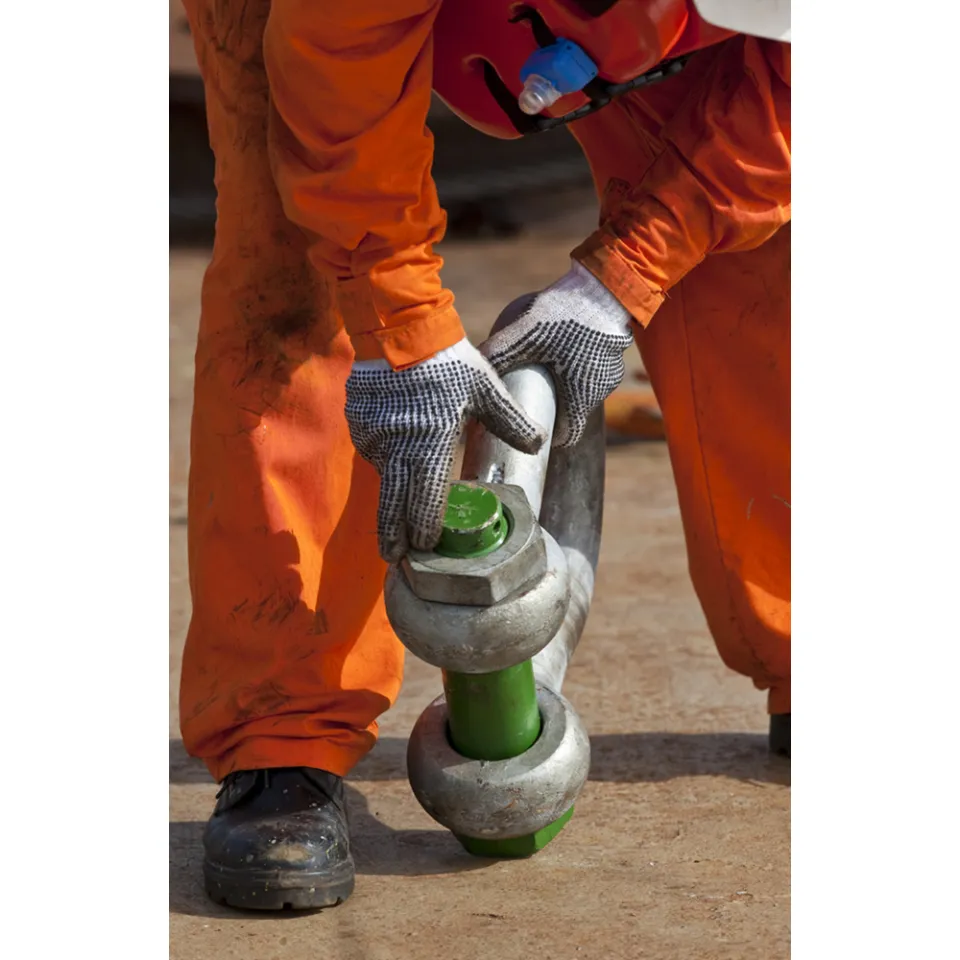

SpanSet Schweiz GreenPin D SB 2t Picture 1

Green Pin Schäkel, gerade, mit Mutter und Splint

CHF 20.40

exkl. MWST

Material Güteklasse 60

Güteklasse 60

Verzinkung

Verzinkung sichert langfristige Lebensdauer

Doppelte Sicherheit

Doppelte Sicherheit durch Splint & Sicherungsbolzen

Gehärteter Stahl

Der Green Pin® Schäkel BN gerade ist ein gerader Schäkel mit einem Sicherheitsbolzen. Der Schäkel bietet eine doppelte Sicherheit (Splint und Sicherheitsbolzen), die ein unbeabsichtigtes Herausdrehen des Bolzens verhindert. Seine lange Lebensdauer ist durch die Verzinkung sicher gestellt. Besonders wichtig für den Offshore-Einsatz, der Schäkel entspricht einer Vielzahl von Zertifizierungen erstklassiger Organisationen wie DNV GL. Der Green Pin® Schäkel BN gerade ist nur für einsträngige Hebesysteme geeignet und in den Arbeitslastungsgrenzen von 2 bis 85 t lieferbar. Güreklasse 6.

Technische Produktinformationen

Klasse
60
Sicherheitsfaktor
6:1
Normen
EN 13889
Temperaturbereich
-20° C to + 200° C
Hauptmaterial
Stahl
Verkaufseinheit (VE)
Stk
Verpackungseinheit (VPE) Inhalt
1

Produktdownloads

Datasheet
Download

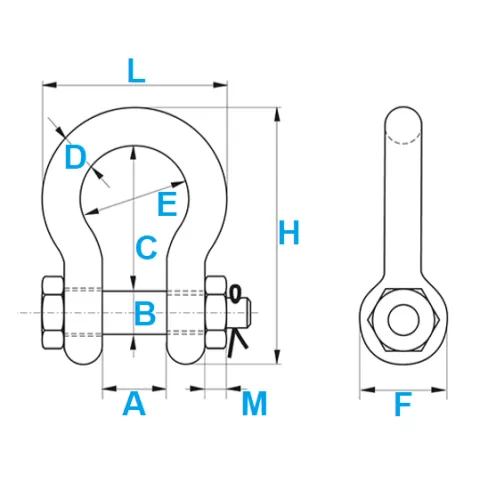

Technische Zeichnung

Modellinformationen

GIN	Artikelbezeichnung	WLL	WLL	Abmessung A	Durchmesser in Zoll	Abmessung B	Abmessung C	Abmessung D	Nettogewicht kg	Abmessung F	Abmessung H	Abmessung M
2009188	GreenPin D SB 2t	2 t	2000 kg	22 mm	0.5 in	16 mm	43 mm	13.5 mm	0.38 kg	34 mm	81 mm	13 mm
2009189	GreenPin D SB 3.25t	3.25 t	3250 kg	27 mm	0.625 in	19 mm	51 mm	16 mm	0.7 kg	40 mm	97 mm	17 mm
2009190	GreenPin D SB 4.75t	4.75 t	4750 kg	31 mm	0.75 in	22 mm	59 mm	19 mm	1 kg	46 mm	112 mm	19 mm
2009191	GreenPin D SB 6.5t	6.5 t	6500 kg	36 mm	0.875 in	25 mm	73 mm	22 mm	1.7 kg	52 mm	134 mm	22 mm
2009192	GreenPin D SB 8.5t	8.5 t	8500 kg	43 mm	1 in	28 mm	85 mm	25 mm	2.6 kg	59 mm	154 mm	25 mm
2009193	GreenPin D SB 9.5t	9.5 t	9500 kg	47 mm	1.125 in	32 mm	90 mm	28 mm	3.8 kg	66 mm	167 mm	27 mm
2009194	GreenPin D SB 12t	12 t	12000 kg	51 mm	1.25 in	35 mm	94 mm	32 mm	4.8 kg	72 mm	180 mm	30 mm
2009195	GreenPin D SB 13.5t	13.5 t	13500 kg	57 mm	1.375 in	38 mm	115 mm	35 mm	7 kg	80 mm	209 mm	33 mm
2009196	GreenPin D SB 17t	17 t	17000 kg	60 mm	1.5 in	42 mm	127 mm	38 mm	8.5 kg	88 mm	230 mm	19 mm
2009197	GreenPin D SB 25t	25 t	25000 kg	74 mm	1.375 in	50 mm	149 mm	45 mm	16 kg	103 mm	271 mm	23 mm
2009198	GreenPin D SB 35t	35 t	35000 kg	83 mm	2 in	57 mm	171 mm	50 mm	21 kg	111 mm	305 mm	26 mm
2009199	GreenPin D SB 42.5t	42.5 t	42500 kg	95 mm	2.25 in	65 mm	190 mm	57 mm	24.61 kg	130 mm	345 mm	29 mm
2009200	GreenPin D SB 55t	55 t	55000 kg	105 mm	2.5 in	70 mm	203 mm	65 mm	42 kg	145 mm	376 mm	32 mm
2009201	GreenPin D SB 85t	85 t	85000 kg	127 mm	3 in	83 mm	229 mm	75 mm	69 kg	162 mm	427 mm	39 mm
