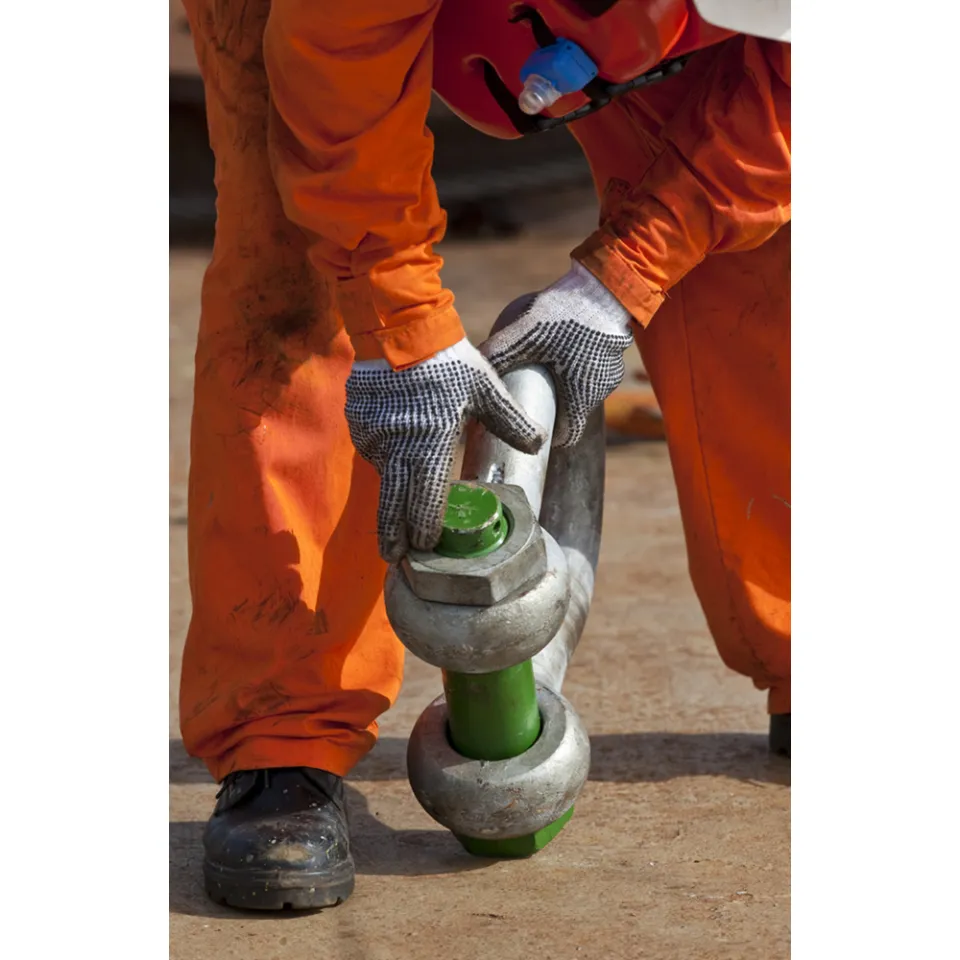

SpanSet Schweiz GreenPin B SB 12t Picture 1

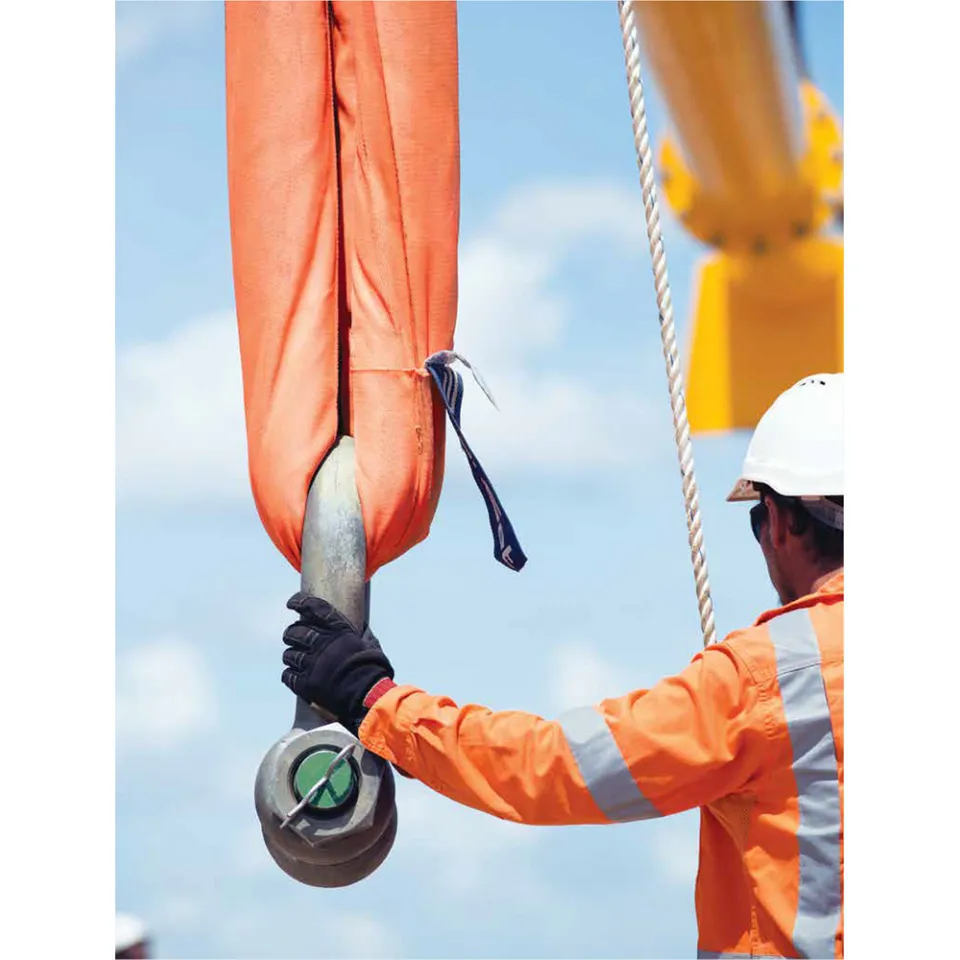

SpanSet Schweiz GreenPin B SB 12t Picture 2

Green Pin Schäkel, geschweift, mit Mutter und Splint

CHF 124.80

exkl. MWST

Material Güteklasse 60

Güteklasse 60

Verzinkung

Verzinkung sichert langfristige Lebensdauer

Doppelte Sicherheit

Doppelte Sicherheit durch Splint & Sicherungsbolzen

Gehärteter Stahl

Der Green Pin® Schäkel BN geschweift ist ein geschweifter Schäkel mit einem Sicherheitsbolzen. Der Schäkel bietet eine doppelte Sicherheit (Splint und Sicherheitsbolzen), die ein unbeabsichtigtes Herausdrehen des Bolzens verhindert. Eine lange Lebensdauer wird durch die Verzinkung des Green Pin® Schäkel BN geschweift sicher gestellt. Natürlich entspricht der Green Pin® Schäkel BN geschweift einer Vielzahl von Zertifizierungen erstklassiger Gesellschaften wie DNV GL. Der Green Pin® Schäkel BN geschweift ist sowohl für einsträngige als auch für mehrsträngige Systeme geeignet und in den Arbeitslastungsgrenzen von 0,5 bis 85 t lieferbar. Güteklasse 6.

Technische Produktinformationen

Klasse
60
Sicherheitsfaktor
6:1
Normen
EN 13889
Temperaturbereich
-40° C to + 200° C
Farbe
Silber
Hauptmaterial
Stahl
Verkaufseinheit (VE)
Stk
Verpackungseinheit (VPE) Inhalt
1
Temperaturbereich
-40 °F to 392 °F

Produktdownloads

Datasheet
Download

Technische Zeichnung

Modellinformationen

GIN	Artikelbezeichnung	WLL	WLL	Abmessung A	Durchmesser in Zoll	Abmessung B	Abmessung C	Abmessung D	Abmessung E	Nettogewicht kg	Abmessung F	Abmessung H	Abmessung M
2002612	GreenPin B SB 12t	12 t	12000 kg	51 mm	1.25 in	35 mm	115 mm	32 mm	83 mm	4.8 kg	72 mm	201 mm	30 mm
2002613	GreenPin B SB 25t	25 t	25000 kg	74 mm	1.75 in	50 mm	178 mm	45 mm	126 mm	16 kg	103 mm	300 mm	23 mm
2002614	GreenPin B SB 35t	35 t	35000 kg	83 mm	2 in	57 mm	197 mm	50 mm	138 mm	21 kg	111 mm	331 mm	26 mm
2002615	GreenPin B SB 42.5t	42.5 t	42500 kg	95 mm	2.25 in	65 mm	222 mm	57 mm	160 mm	24.61 kg	130 mm	377 mm	29 mm
2002616	GreenPin B SB 55t	55 t	55000 kg	105 mm	2.5 in	70 mm	260 mm	65 mm	180 mm	42 kg	145 mm	433 mm	32 mm
2009156	GreenPin B SB 0.75t	0.75 t	750 kg	13 mm	0.3125 in	10 mm	32 mm	9 mm	22 mm	0.1 kg	20 mm	56 mm	5 mm
2009157	GreenPin B SB 1t	1 t	1000 kg	17 mm	0.375 in	11 mm	36.5 mm	10 mm	26 mm	0.17 kg	22.5 mm	63.5 mm	8 mm
2009158	GreenPin B SB 1.5t	1.5 t	1500 kg	19 mm	0.4375 in	13 mm	43 mm	11 mm	29 mm	0.24 kg	26.5 mm	74 mm	11 mm
2009159	GreenPin B SB 2t	2 t	2000 kg	22 mm	0.5 in	16 mm	51 mm	13.5 mm	32 mm	0.38 kg	34 mm	89 mm	13 mm
2009160	GreenPin B SB 3.25t	3.25 t	3250 kg	27 mm	0.625 in	19 mm	64 mm	16 mm	43 mm	0.7 kg	40 mm	110 mm	17 mm
2009161	GreenPin B SB 4.75t	4.75 t	4750 kg	31 mm	0.75 in	22 mm	76 mm	19 mm	51 mm	1 kg	46 mm	129 mm	19 mm
2009162	GreenPin B SB 6.5t	6.5 t	6500 kg	36 mm	0.875 in	25 mm	83 mm	22 mm	58 mm	1.7 kg	52 mm	144 mm	22 mm
2009163	GreenPin B SB 8.5t	8.5 t	8500 kg	43 mm	1 in	28 mm	95 mm	25 mm	68 mm	2.6 kg	59 mm	164 mm	25 mm
2009164	GreenPin B SB 9.5t	9.5 t	9500 kg	47 mm	1.125 in	32 mm	108 mm	28 mm	75 mm	3.8 kg	66 mm	185 mm	27 mm
2009165	GreenPin B SB 13.5t	13.5 t	13500 kg	57 mm	1.375 in	38 mm	133 mm	35 mm	92 mm	7 kg	80 mm	227 mm	33 mm
2009166	GreenPin B SB 17t	17 t	17000 kg	60 mm	1.5 in	42 mm	146 mm	38 mm	99 mm	8.5 kg	88 mm	249 mm	19 mm
2009167	GreenPin B SB 85t	85 t	85000 kg	127 mm	3 in	83 mm	329 mm	75 mm	190 mm	69 kg	163 mm	527 mm	39 mm
