Name: Wirbelbockgewinde
Brand: SpanSet
SKU: 2009230
Price: 94.45 CHF
Availability: InStock

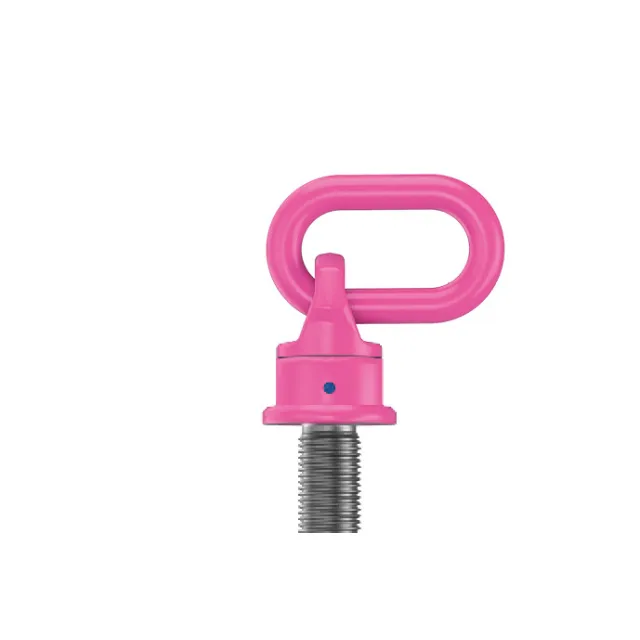

SpanSet Schweiz VWBG-V 0.3 Main picture small

SpanSet Schweiz VWBG-V 0.3 Small picture 1

SpanSet Schweiz VWBG-V 0.3 Small picture 2

SpanSet Schweiz VWBG-V 0.3 Small picture 3

SpanSet Schweiz VWBG-V 0.3 Small picture 4

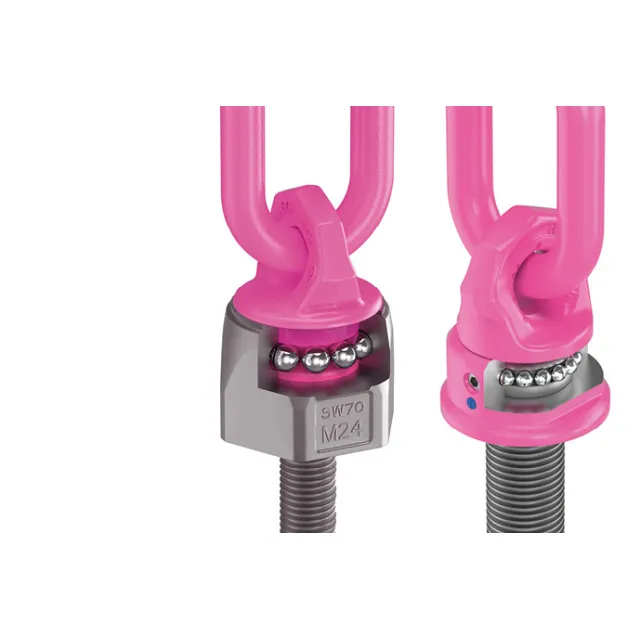

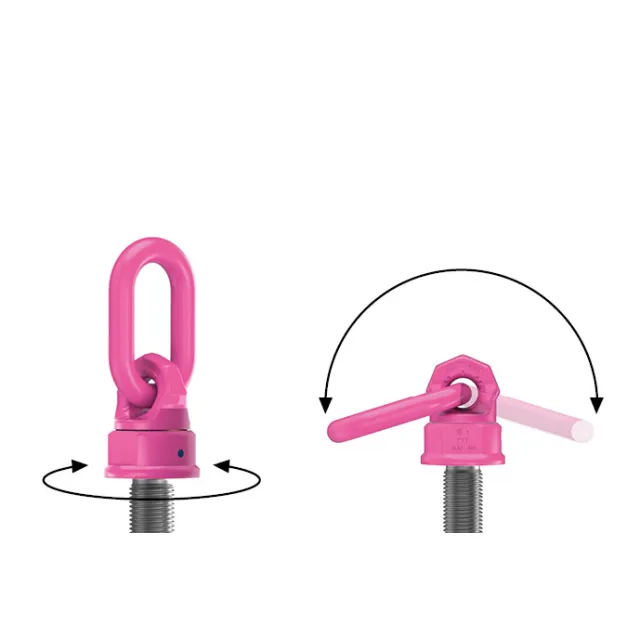

360° drehbar und belastbar. Mit 4-facher Sicherheit. Kugelgelagert. Wirbelbockgewinde mit anderen Gewinde längen sowie für schwere Lasten von 8–40 t (M90) auf Anfrage. Erhältlich auch mit Gewinde-Sonderlänge (Vario).

Technische Produktinformationen

Sicherheitsfaktor
4:1
Normen
ISO 12100 EN 1677-1 EN 1677-4
Temperaturbereich
-40°C bis +100°C
Farbe
Rosa
Hauptmaterial
Stahl
Verkaufseinheit (VE)
Stk
Verpackungseinheit (VPE) Inhalt
1

Produktdownloads

Datasheet
Download

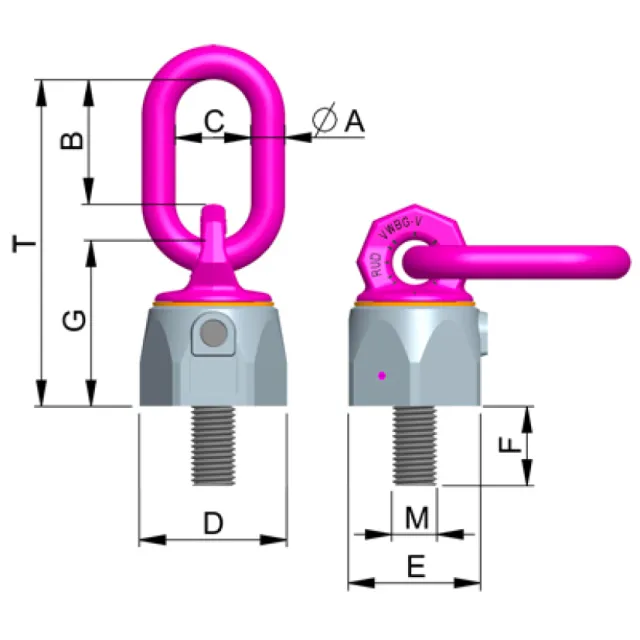

Technische Zeichnung

Modellinformationen

GIN	Artikelbezeichnung	WLL t Winkel 0°	Abmessung M	WLL kg Winkel 0°	Abmessung A	WLL kg Winkel 90°	Abmessung B	WLL t Winkel 90°	Abmessung C	Abmessung D	Abmessung E	Nettogewicht kg	Abmessung F	Abmessung G	Abmessung T
2009230	VWBG-V 0.3	0.6 t	8 mm	600 kg	8 mm	300 kg	31 mm	0.3 t	29 mm	30 mm	28 mm	0.25 kg	13 mm	36 mm	76 mm
2009265	VWBG-V 0.45	0.9 t	10 mm	900 kg	8 mm	450 kg	31 mm	0.45 t	29 mm	36 mm	30 mm	0.3 kg	17 mm	38 mm	78 mm
2009266	VWBG-V 0.6	1.2 t	12 mm	1200 kg	10 mm	600 kg	49 mm	0.6 t	35 mm	42 mm	36 mm	0.5 kg	21 mm	47 mm	107 mm
2009267	VWBG-V 1.3	2.6 t	16 mm	2600 kg	13 mm	1300 kg	46 mm	1.3 t	38 mm	48 mm	41 mm	0.6 kg	25 mm	56 mm	114 mm
2009268	VWBG-V 2.0	4 t	20 mm	4000 kg	13 mm	2000 kg	54 mm	2 t	35 mm	62 mm	55 mm	1.1 kg	33 mm	67 mm	137 mm
2009269	VWBG-V 3.5	7 t	24 mm	7000 kg	18 mm	3500 kg	66 mm	3.5 t	40 mm	81 mm	70 mm	2.7 kg	40 mm	88 mm	173 mm
2009270	VWBG-V 5.0	10 t	30 mm	10000 kg	22 mm	5000 kg	90 mm	5 t	50 mm	99 mm	85 mm	5.5 kg	50 mm	106 mm	221 mm
