Ringbockgewinde
CHF 272.50
exkl. MWST
Ringbockgewinde
Can be loaded from all sides and offers 4-fold safety
CHF 272.50
exkl. MWST
Verfügbar innerhalb von 10 Tage
Artikelnummer: VRBG10
GIN: 2009276
VRBG 10

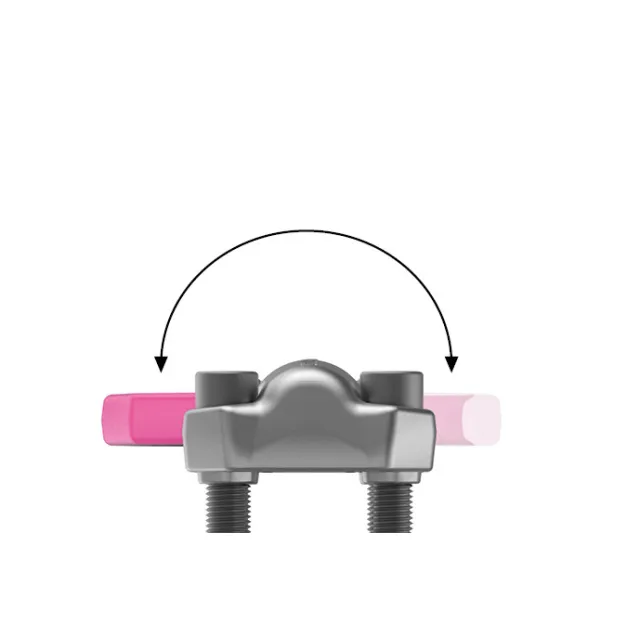

- Load also permissible at 90° to the ring plane

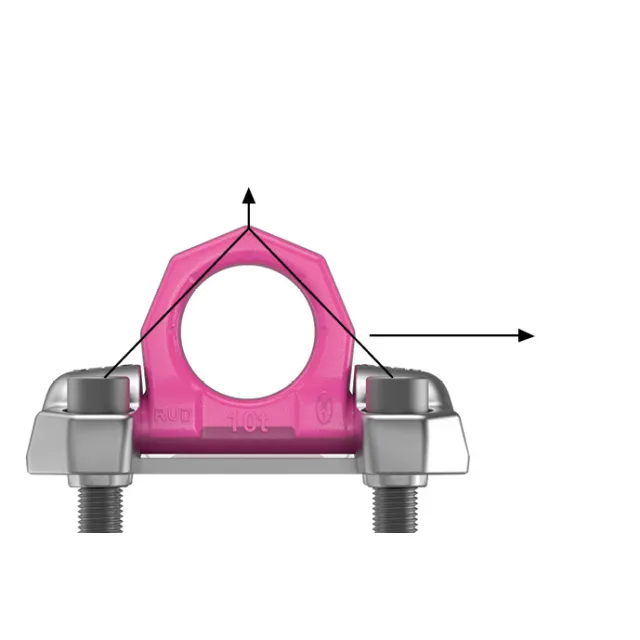

- Component-protecting force application via several points
Modell auswählen
CHF 272.50
exkl. MWST
Verfügbar innerhalb von 10 Tage
Technische Produktinformationen
-
Sicherheitsfaktor
4:1 -
Normen
ISO 12100 EN 1677-1 -
Temperaturbereich
-20°C bis +100°C -
Farbe
Rosa -
Hauptmaterial
Stahl -
Verkaufseinheit (VE)
Stk -
Verpackungseinheit (VPE) Inhalt
1
Produktdownloads
Datasheet
Download
Download

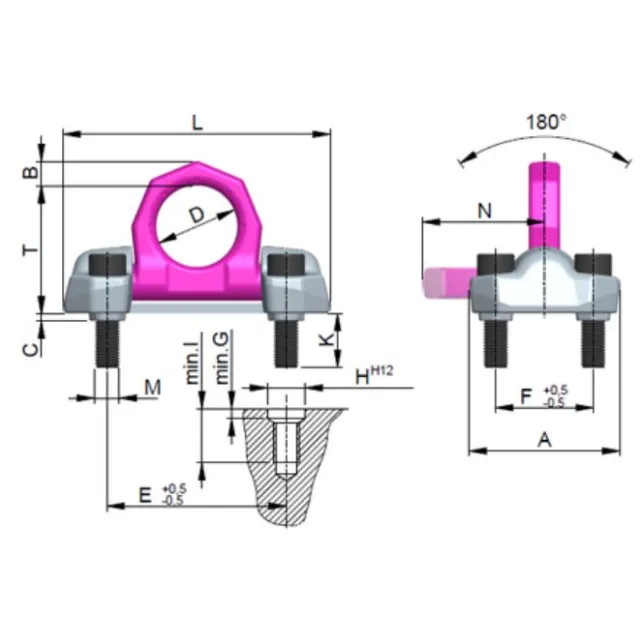

Technische Zeichnung
Modellinformationen
| GIN | Artikelbezeichnung | WLL t Winkel 0° | WLL kg Winkel 0° | Abmessung A | WLL kg Winkel 90° | Abmessung B | WLL t Winkel 90° | Abmessung C | Abmessung D | Abmessung E | Nettogewicht kg | Abmessung F | Abmessung G | Abmessung H | Abmessung I | Abmessung K | Abmessung L | Abmessung M | Abmessung N | Abmessung T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2009276 | VRBG 10 | 10 t | 10000 kg | 125 mm | 10000 kg | 22 mm | 10 t | 6 mm | 65 mm | 143 mm | 4.1 kg | 78 mm | 8 mm | 30 mm | 50 mm | 43 mm | 213 mm | 20 mm | 100 mm | 103 mm |
| 2009277 | VRBG 16 | 16 t | 16000 kg | 170 mm | 16000 kg | 30 mm | 16 t | 8 mm | 90 mm | 198 mm | 11.3 kg | 104 mm | 10 mm | 46 mm | 70 mm | 63 mm | 270 mm | 30 mm | 134 mm | 131 mm |
