XOPSTBR

CHF 68.30

TVA excl.

XOPSTBR

Rotation et chargement sur 360°, avec roulements à billes

CHF 68.30

TVA excl.


Disponible dans 15 Jours
Numéro d'article: XOPSTBR00-10N
GIN: 2009240
XOPSTBR-00-10N
Anneau à visser articulé, 0,9t, orange
  • Pivotement à 360°, réglable dans le sens de la marche
  • Le roulement à billes permet la rotation de la pièce sous charge
  • Capacité de charge maximale dans toutes les directions

Choisir le modèle

CHF 68.30

TVA excl.


Disponible dans 15 Jours

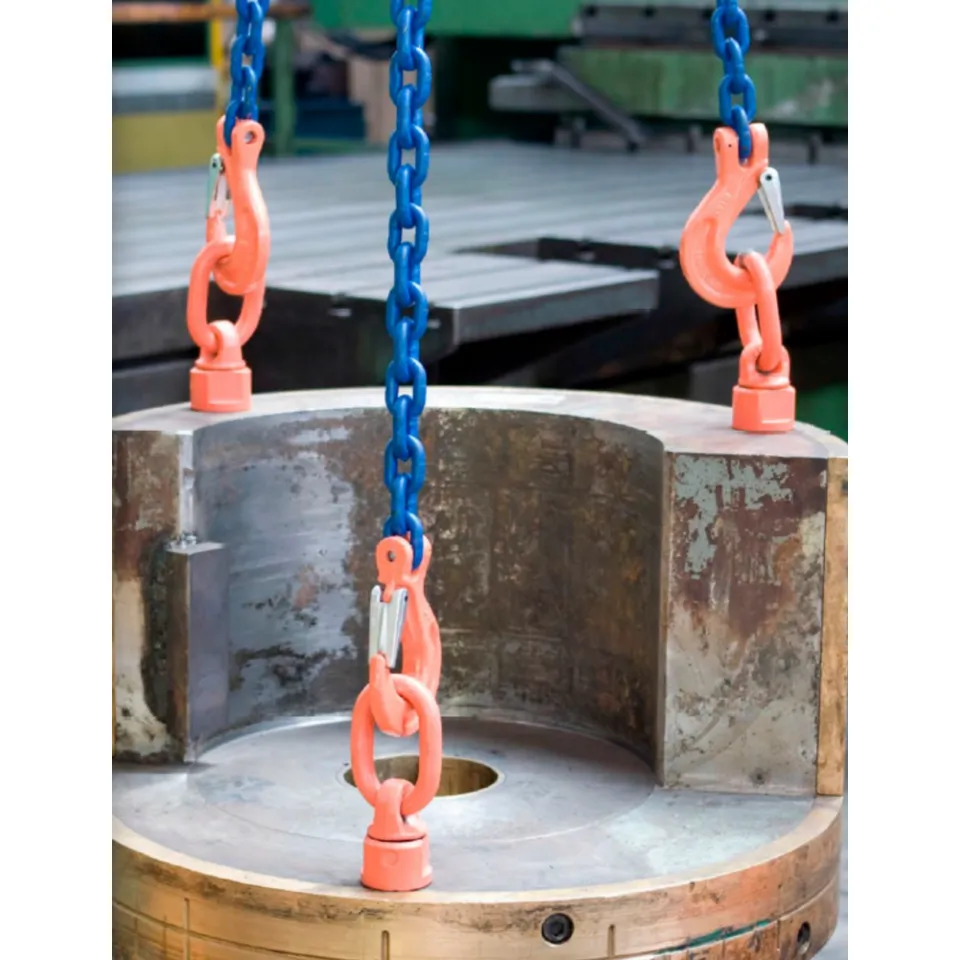

Anneau de levage et d'inclinaison pour moules. Charges qui doivent être tournées manuellement lorsqu'elles sont suspendues. Charges nécessitant un montage latéral ou supérieur des anneaux de levage. Le levage d'un seul anneau est autorisé.



  • La rotation axiale sous charge est assurée par un roulement à billes intégré.
  • L'anneau de levage s'articule librement sur l'anneau de base. Permet trois degrés de liberté.
  • Application similaire à celle du XOPSTWR, mais son profil haut lui permet de surmonter certains obstacles.

Informations techniques sur le produit

  • Facteur de sécurité
    4:1
  • Couleur
    Orange
  • Matériel principal
    Acier
  • Unité d'emballage (UE)
    Pcs
  • Contenu des unités d'emballage (UE)
    1

Téléchargements de produits

...

(de de_CH en en_US es fr it)
Download

Plan technique

GIN Désignation de l'article WLL t angle 0° WLL t angle 90° Poids net Dimension L Dimension D Dimension F Dimension H Dimension A Dimension B Dimension E Dimension T Dimension M WLL kg Angle 0° WLL kg Angle 90°
2009240 XOPSTBR-00-10N 1 t 0.5 t 0.5 kg 18 mm 13 mm 46 mm 59 mm 38 mm 30 mm 105 mm 55 mm 10 mm 1000 kg 500 kg
2009298 XOPSTBR-00-12N 1.4 t 0.7 t 0.5 kg 18 mm 13 mm 46 mm 59 mm 38 mm 30 mm 105 mm 55 mm 12 mm 1400 kg 700 kg
2009299 XOPSTBR-01-16N 2.8 t 1.4 t 0.5 kg 20 mm 13 mm 46 mm 59 mm 38 mm 30 mm 105 mm 55 mm 16 mm 2800 kg 1400 kg
2009300 XOPSTBR-02-20N 5 t 2.5 t 1 kg 30 mm 16 mm 57 mm 74 mm 50 mm 34 mm 131 mm 70 mm 20 mm 5000 kg 2500 kg
2009301 XOPSTBR-04-24N 8 t 4 t 1.6 kg 30 mm 18 mm 70 mm 85 mm 58 mm 40 mm 153 mm 83 mm 24 mm 8000 kg 4000 kg
2009302 XOPSTBR-05-30N 10 t 5.3 t 2.7 kg 40 mm 22 mm 83 mm 88 mm 73 mm 50 mm 171 mm 100 mm 30 mm 10000 kg 5300 kg
2009305 XOPSTBR-12-48N 20 t 12.5 t 8.6 kg 68 mm 32 mm 116 mm 128 mm 106 mm 70 mm 224 mm 140 mm 48 mm 20000 kg 12500 kg
2009306 XOPSTBR-15-56N 36 t 18 t 9.1 kg 78 mm 32 mm 120 mm 150 mm 120 mm 70 mm 262 mm 142 mm 56 mm 36000 kg 18000 kg
2028318 XOPSTBR-08-36N 20 t 10 t 2.2 kg 54 mm 23 mm 91 mm 114 mm 90 mm 50 mm 200 mm 109 mm 36 mm 20000 kg 10000 kg

Related products

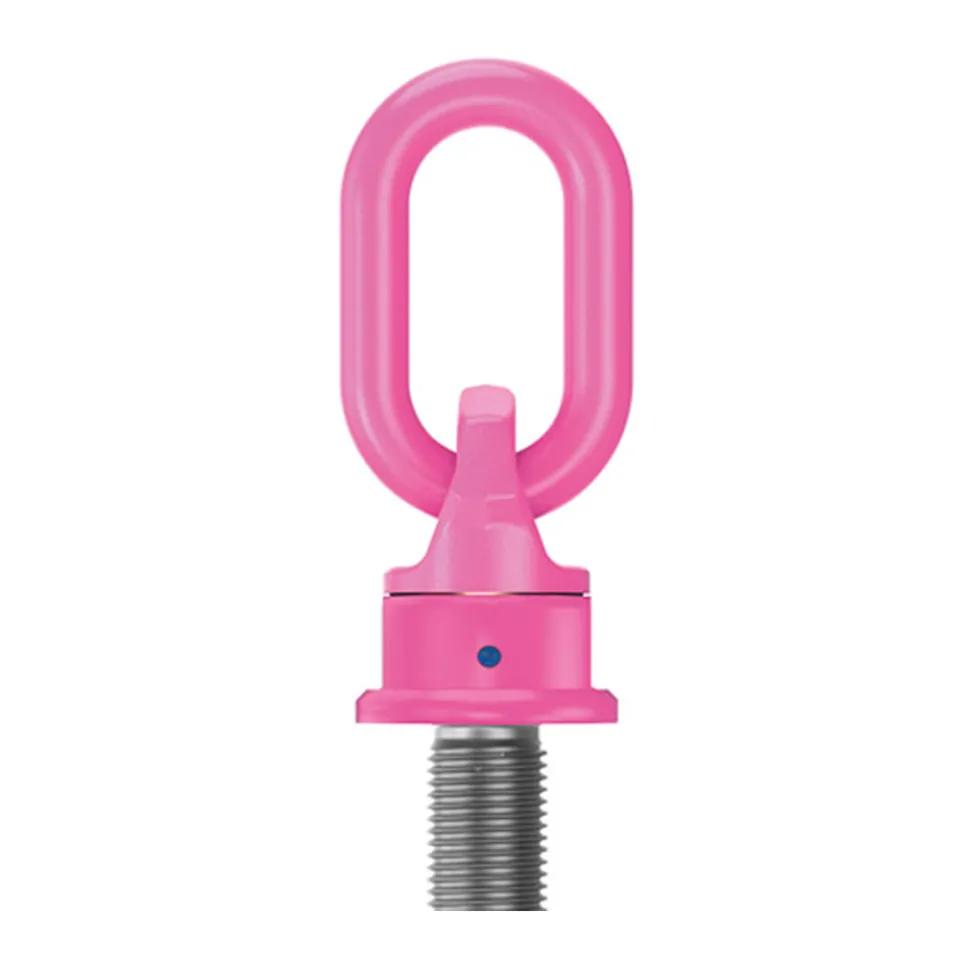

Main picture Anneau à filet et roulement à billes
